Equipos de elevación manual y eléctrica

No solo levantamos, transformamos industrias.

Polipastos eléctricos, diferenciales manuales y trolleys de 0,5 a 10 toneladas, con cadena certificada por TÜV Rheinland y marcado CE en la línea eléctrica.

Ver equipos Quiero ser distribuidor

Tenkei significa “el modelo a seguir”.

典型 (tenkei) es la palabra japonesa para el ejemplo típico de calidad: el estándar contra el que se mide todo lo demás. Elegimos ese nombre porque es la meta de cada equipo que lleva la marca.

Inspirada en la meticulosidad del artesano japonés, Tenkei diseña equipos de elevación que no solo responden a lo que pide el mercado, sino que suben la vara en rendimiento, seguridad y durabilidad. Tan eficientes como una katana y tan precisos como un reloj de alta ingeniería.

Precisión

Topes de fin de carrera ajustables, freno electromagnético y doble engranaje para un izaje suave y controlado.

Fiabilidad

Cadenas certificadas por TÜV Rheinland, contactores Schneider Electric y piezas probadas a 1.500 ciclos.

Durabilidad

Acero aleado con tratamiento térmico, pintura electrostática conforme a RoHS y repuestos disponibles bajo pedido.

Seis líneas para levantar, mover y posicionar carga.

Polipasto eléctrico1 a 5 t

Polipasto eléctrico con trolley1 a 5 t

Diferencial manual0,5 a 10 t

Trolley por empuje1 a 5 t

Trolley con engranaje1 a 5 t

Smart PullerPara cadena de manejo

1 – 5 t

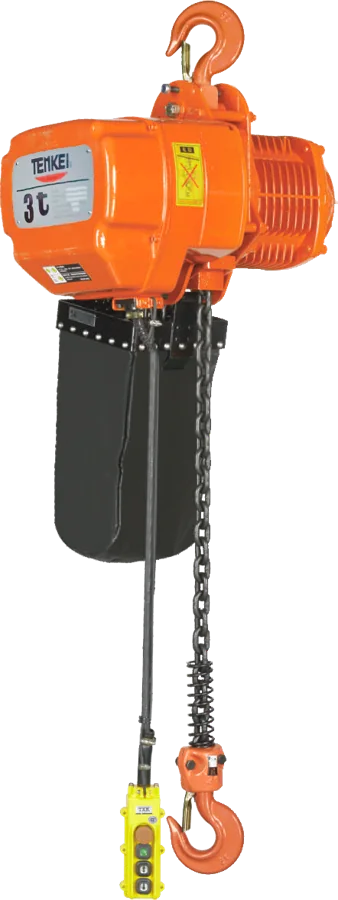

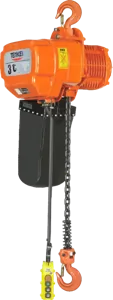

Polipasto eléctrico

Compacto y robusto para trabajo pesado, con voltaje dual 220/440 V y certificación CE según la Directiva 2006/42/EC (EN ISO 12100, EN 14492-2 y EN 60204-32).

Motor de 1.500 rpm, protección IP54, 40 % de ciclo de trabajo y aislamiento clase F
Botonera IP67 con parada de emergencia y botón de arranque
Topes de fin de carrera ajustables y freno electromagnético
Contactores Schneider Electric
Cadena DT certificada por TÜV Rheinland (EN 818-1 y EN 818-7)
Clasificación FEM 1Am y contenedor de cadena en lona incluido

Especificaciones · 220/440 V, 3 fases, 60 Hz, velocidad simple

Referencia	Capacidad (t)	Elevación estándar (m)	Carga de prueba (t)	Potencia (hp)	Corriente 220 / 440 V (A)	Ramales	Cadena (mm)	Velocidad (m/min)	Peso neto (kg)
TKE1	1,0	3	1,25	1,5	1,9 / 2,0	1	7,1	6,6	61
TKE2	2,0	3	2,50	3,0	7,9 / 3,9	1	10*	6,6	115
TKE3	3,0	3	3,75	3,0	7,9 / 3,9	1	11,2	5,6	122
TKE5	5,0	3	6,25	3,0	7,9 / 3,9	2	11,2	2,8	151

*Cadena DT de 10 mm. Longitud de cadena disponible a solicitud, por tramos completos. Cable de potencia de 0,6 m y de control de 4,5 m, ampliable a solicitud.

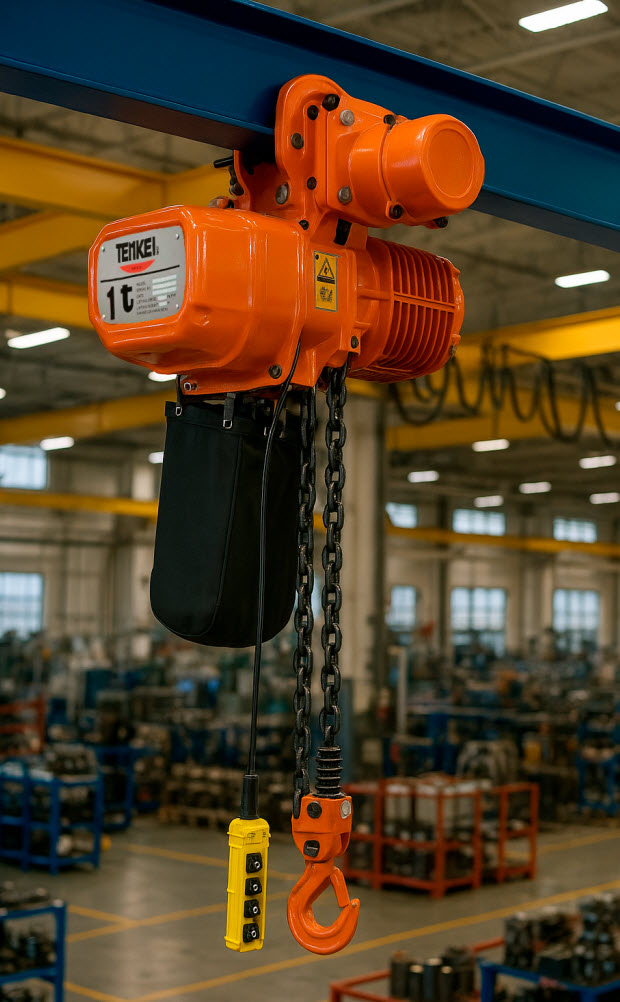

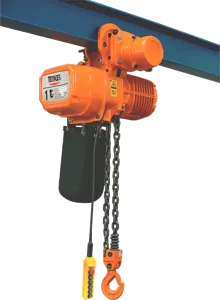

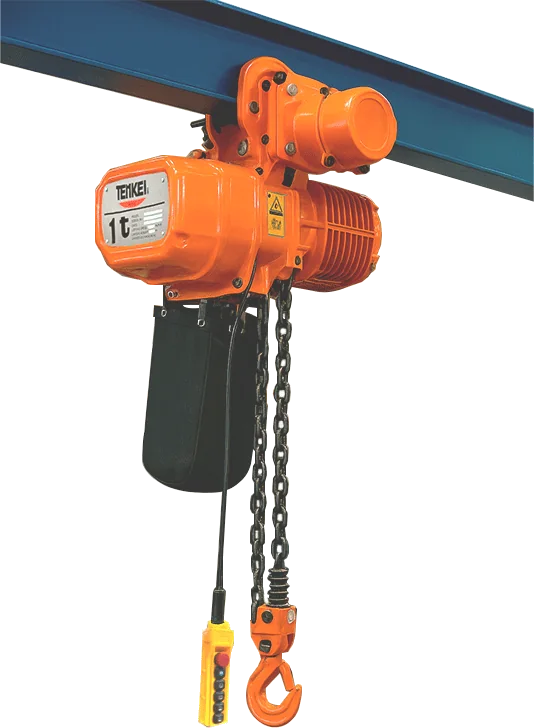

Polipasto eléctrico Tenkei TKET1 con trolley montado en viga

1 – 5 t

Polipasto eléctrico con trolley

El mismo polipasto con un trolley motorizado que lo desplaza a lo largo de la viga. Ahorra tiempo y esfuerzo cuando la carga no solo sube, sino que también tiene que llegar a otro punto.

Desplazamiento horizontal suave a 11 m/min
Compatible con vigas de 58 a 178 mm de ala
Apto para espacios reducidos
Botonera IP67 y contactores Schneider Electric
Certificación CE y cadena DT certificada por TÜV Rheinland
Contenedor de cadena en lona incluido

Especificaciones · 220/440 V, 3 fases, 60 Hz, velocidad simple

Referencia	Trolley	Capacidad (t)	Potencia (hp)	Corriente 220 / 440 V (A)	Cadena (mm)	Velocidad de elevación (m/min)	Velocidad del trolley (m/min)	Viga W (mm)	Radio de giro mín. (m)	Peso neto (kg)
TKET1	TPX-01	1,0	1,8	4,71 / 2,36	7,1	6,8	11	58 – 153	0,8	103
TKET2	TPX-02	2,0	3	7,92 / 3,9	10*	6,6	11	82 – 178	0,8	164
TKET3	TPX-03	3,0	3	7,91 / 3,9	11,2	5,6	11	100 – 178	1,0	183
TKET5	TPX-05	5,0	3	7,92 / 3,9	11,2	2,8	11	100 – 178	1,8	234

*Cadena DT de 10 mm. Elevación estándar de 3 m en todas las referencias.

0,5 – 10 t

Diferencial manual

Para izar sin corriente eléctrica, del taller a la obra. Seis capacidades con la misma construcción: freno automático, ganchos con pestillo y cadena certificada.

Freno automático con mecanismo de trinquete
Ganchos con pestillos de seguridad y amplia garganta
Disco de fricción libre de asbesto
Piezas probadas a 1.500 ciclos de vida útil
Cadena tipo T certificada por TÜV Rheinland
Cadena de manejo de 5×25 mm y 6 m, ampliable a solicitud

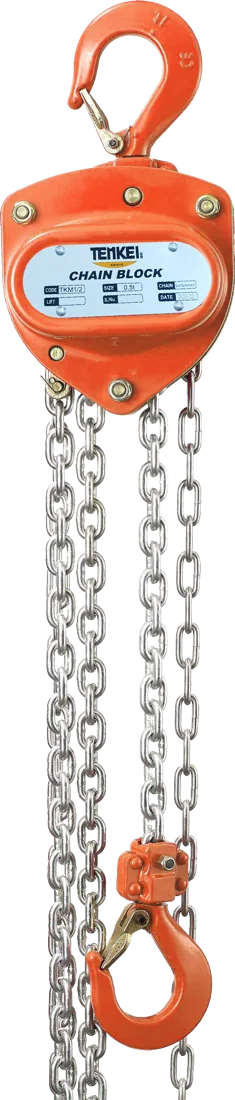

Diferencial manual Tenkei TKM1/2 de media tonelada — TKM1/20,5 t · 1 ramal

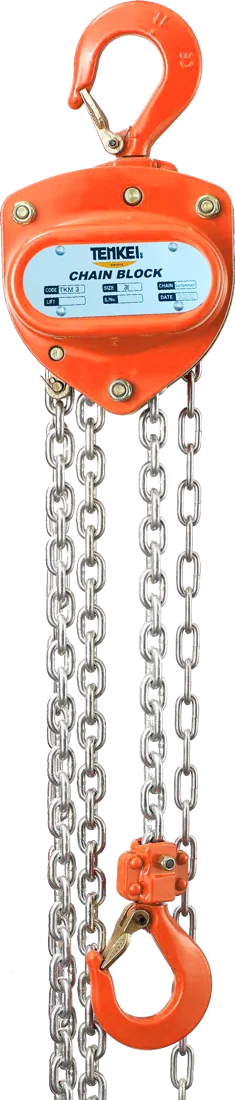

Diferencial manual Tenkei TKM3 de 3 toneladas — TKM33 t · 2 ramales

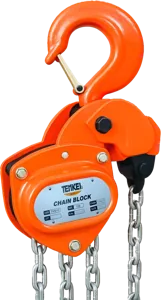

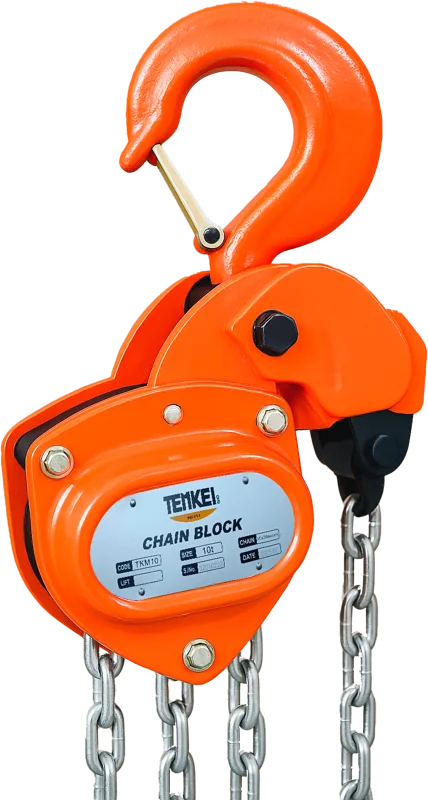

Diferencial manual Tenkei TKM10 de 10 toneladas — TKM1010 t · 4 ramales

Especificaciones

Referencia	Capacidad (t)	Carga de prueba (t)	Esfuerzo para la carga nominal (N)	Cadena de carga (mm)	Ramales	Peso neto (kg)	Peso por metro extra (kg)
TKM1/2	0,5	0,75	200	6×18	1	10,2	0,75
TKM1	1	1,5	295	6×18	1	11,9	0,75
TKM2	2	3	320	8×24	1	17	1,35
TKM3	3	4,5	310	8×24	2	24	2,7
TKM5	5	7,5	365	10×30	2	42	4,3
TKM10	10	15	380	10×30	4	72	8,6

1 – 5 t

Trolleys manuales

Trolley manual por empuje Tenkei de 1 tonelada

Trolley por empuje

Instalación rápida, ideal para aplicaciones móviles o temporales
Se ajusta a distintos tamaños de viga con pernos espaciadores
Acero con recubrimiento anticorrosivo, certificado AS1418.1 y AS1418.2

Referencia	Capacidad (t)	Ancho del ala (mm)	Viga W (mm)	Radio de giro (m)	Peso (kg)
TKP1	1,0	80 – 146	64 – 203	1,0	9,5
TKP2	2,0	80 – 168	88 – 203	1,1	14,6
TKP3	3,0	88 – 168	101 – 203	1,3	24
TKP5	5,0	100 – 170	114 – 203	1,4	36

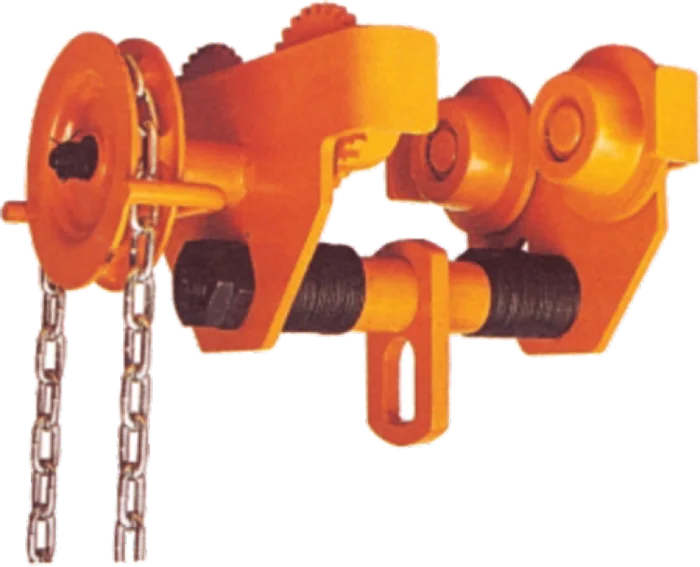

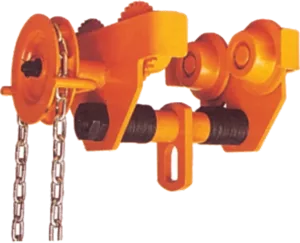

Trolley manual con engranaje Tenkei con cadena de manejo

Trolley con engranaje

La cadena mueve las ruedas: más control y precisión en el desplazamiento
Se ajusta a distintos tamaños de viga con pernos espaciadores
Cadena de manejo de 5×25 mm y 5 m, certificado AS1418.1 y AS1418.2

Referencia	Capacidad (t)	Ancho del ala (mm)	Viga W (mm)	Radio de giro (m)	Peso (kg)
TKG1	1,0	80 – 146	64 – 203	1,0	13,5
TKG2	2,0	80 – 168	88 – 203	1,1	19
TKG3	3,0	88 – 168	101 – 203	1,3	29
TKG5	5,0	100 – 170	114 – 203	1,4	40

ZL2018

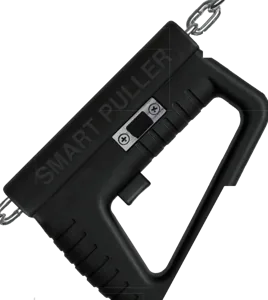

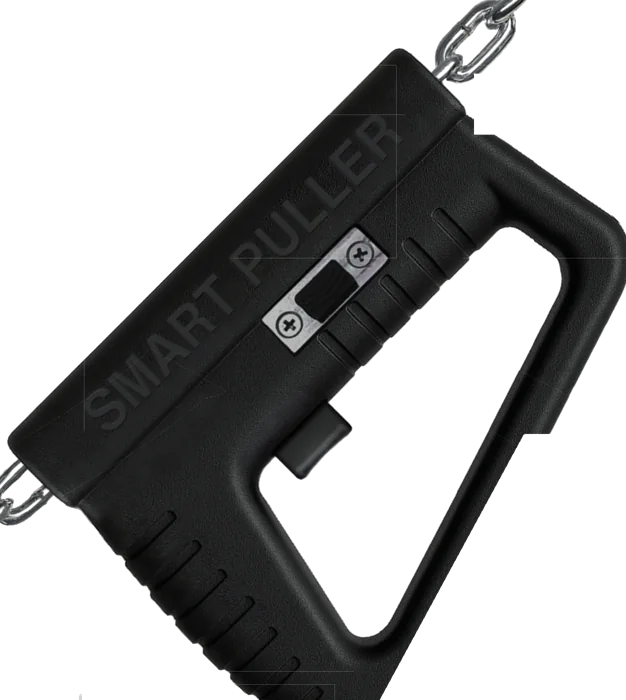

Smart Puller para cadena de manejo

Un mango que se cierra sobre la cadena de manejo 5×25 de diferenciales y trolleys. Protege las manos del operador y reduce el esfuerzo cuando el trabajo es continuo.

Carcasa de agarre ergonómico
Polímero reforzado, resistente a impactos y ambientes industriales
Diseño modular con componentes de acceso rápido: fácil de instalar y mantener

Cada equipo responde a una norma, no a una promesa.

Marcado CE

Polipastos eléctricos conformes a la Directiva 2006/42/EC: EN ISO 12100, EN 14492-2 y EN 60204-32.

TÜV Rheinland

Cadenas de carga tipo T y DT certificadas según EN 818-1 y EN 818-7, con acabado zincado plateado.

AS1418

Trolleys por empuje y con engranaje certificados bajo AS1418.1 y AS1418.2.

FEM 1Am

Clasificación de ciclo de trabajo de los polipastos eléctricos para uso mediano y pesado.

La cadena correcta para cada equipo.

Tipo T, templada y revenida, para diferenciales de baja velocidad. Tipo DT, cementada con endurecimiento superficial, para polipastos eléctricos donde la velocidad y el desgaste son mayores.

Cadena	Tipo	Uso	Medida D × P (mm)	Peso por metro (kg)	Carga de trabajo WLL (t)	Carga de rotura mín. (t)
5×25	J	Manejo	5 × 25	0,42	0,2	0,81
6×18	T	Carga, diferenciales	6 × 18	0,75	1,1	4,6
8×24	T	Carga, diferenciales	8 × 24	1,36	2	8,19
10×30	T	Carga, diferenciales	10 × 30	2,15	3,2	12,84
DT 7,1	DT	Carga, polipastos	7,1 × 21	1,1	1	6,42
DT 10	DT	Carga, polipastos	10 × 30	2,15	3,2	12,84
DT 11,2	DT	Carga, polipastos	11,2 × 33,6	2,8	3	16,07

Cadenas de carga según EN 818-7, grado 80. Manejo según JIS B 8812 A1.

Preguntas frecuentes

¿Qué capacidades tienen los polipastos eléctricos Tenkei?

Los polipastos eléctricos Tenkei vienen en 1, 2, 3 y 5 toneladas, con o sin trolley. Trabajan a 220/440 V trifásico y 60 Hz, con 3 m de elevación estándar.

¿Puedo pedir más longitud de cadena?

Sí. La cadena de carga se puede ampliar a solicitud, por tramos completos y hasta el límite máximo de cada referencia. En las tablas de especificaciones está el peso adicional por cada metro extra de elevación.

¿Qué diferencia hay entre el trolley por empuje y el trolley con engranaje?

El trolley por empuje se desplaza empujando la carga y es ideal para instalaciones rápidas, móviles o temporales. El trolley con engranaje se mueve con una cadena de manejo que transmite el movimiento a las ruedas, lo que da más control y precisión en el desplazamiento.

¿Qué certificaciones tienen los equipos Tenkei?

Los polipastos eléctricos tienen marcado CE según la Directiva 2006/42/EC (EN ISO 12100, EN 14492-2 y EN 60204-32). Las cadenas de carga están certificadas por TÜV Rheinland según EN 818-1 y EN 818-7, y los trolleys cumplen las normas AS1418.1 y AS1418.2.

¿Qué variación de voltaje admiten los polipastos eléctricos?

Admiten hasta ±10 % del voltaje nominal: de 198 a 242 V en 220 V y de 396 a 484 V en 440 V. Las caídas de voltaje por debajo del nominal son las más críticas, porque aumentan la corriente de operación.

¿Hay repuestos disponibles?

Sí. Todas las líneas Tenkei tienen repuestos disponibles bajo pedido.
